Kit Esp32S3 2026
Pour son intervention dans le cadre du festival Univers Numériques d'Ugine en 2026, NANO a créé un kit basé sur le microcontrôleur Esp32 S3.
Contenu
- la carte NANO Esp32 S3 BiggerBoard.
- une plaque de prototypage sans soudure "breadboard"
- des fils
- divers composants
- LEDs
- résistances
- photorésistances
- etc.
- un moteur et un solénoïde
- une carte pour commander le moteur ou le solénoïde
- un bloc pile
Installer Arduino IDE
Le système Arduino comprend un IDE. IDE signifie Integrated development environment, c'est à dire Environnement de développement intégré.
Intégré car il comprend toutes les fonctions nécessaire à notre usage, dont :
- Communication avec la carte
- Éditeur de texte dans lequel on tape le programme, avec des fonctions adaptées à sa saisie
- Compilateur, qui transforme le programme en un langage que le microcontrôleur peut exécuter
- Transfère (écrit) le programme sur le microcontrôleur
Télécharger Arduino IDE
Rendez-vous sur la page https://www.arduino.cc/en/software et téléchargez la version correspondante à votre système d'exploitation.
Installer Arduino IDE
Installez le comme n'importe quel programme, puis lancez-le.
Note : Nous avons choisi de configurer Arduino IDE en anglais, car il est plus facile de trouver des aides en ligne dans cette langue.
Configurer Arduino pour la carte LOLIN S3 Mini

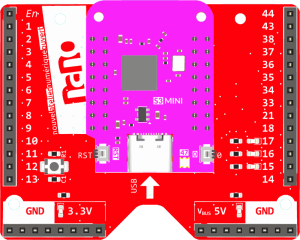

La carte NANO Bigger board comprend la carte de développement LOLIN S3 Mini. Pour pouvoir la programmer, nous devons d'abord sélectionner son périphérique USB, et son type. Cette étape peut paraître complexe aux premiers abords, mais lors des usages suivants il ne sera pas nécessaire de suivre toutes les étapes suivantes.
Sélectionner la carte LOLIN Esp32 S3

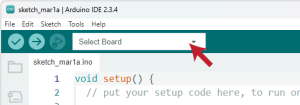

Pour sélectionner le type de carte sur laquelle nous voulons programmer, nous utilisons le menu déroulant "Select Board". Note : Il se peut qu'un type de carte ait été précédemment sélectionné, dans ce cas son nom apparait à la place de "Select Board".

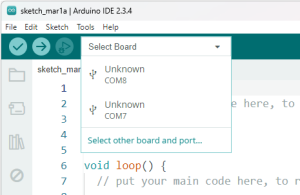

Avant de brancher la carte, il peut être nécessaire de voir les périphériques déjà connectés.
Dans l'exemple, nous voyons que des périphériques COM7 et COM8 sont déjà présents.

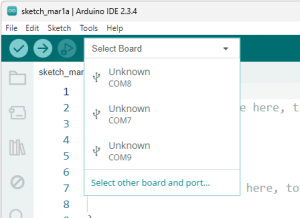

Une fois la carte Esp32 S3 branchée, nous la voyons dans la liste.

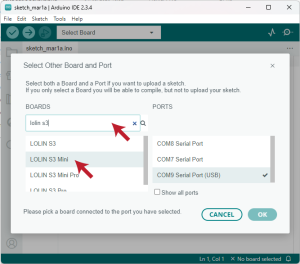

Dans l'exemple ci-dessus, que la carte correspond à COM9. Cliquez sur le périphérique qui correspond à votre carte ; vous verrez apparaître une fenêtre proposant une liste de cartes. Dans le champs "BOARDS", tapez "lolin s3" pour raffiner la recherche (vous pouvez même taper complètement lolin S3 mini", mais la précision n'est pas forcément nécessaire).
La carte est sélectionnée sur le bon port. Il n'y a plus qu'à clicker sur OK.
